Gwintowanie na tokarce to jedna z podstawowych operacji obróbki skrawaniem, polegająca na wykonywaniu spiralnego rowka na powierzchni elementu. W ten sposób powstaje gwint, który umożliwia trwałe i powtarzalne łączenie części maszyn oraz różnych komponentów konstrukcyjnych. Proces ten wykorzystuje się zarówno przy produkcji elementów złącznych, takich jak śruba czy trzpień, jak i przy wykonywaniu precyzyjnych połączeń w częściach maszyn.
Podczas gwintowania na tokarce narzędzie porusza się wzdłuż obrabianego detalu zgodnie z przebiegiem linii śrubowej. Kluczowym parametrem jest tutaj skok gwintu, czyli odległość pomiędzy kolejnymi zwojami. To właśnie od niego zależy dopasowanie elementów współpracujących ze sobą w połączeniu gwintowym.
W praktyce na tokarce wykonuje się zarówno gwinty zewnętrzne, jak i gwinty wewnętrzne. W zależności od potrzeb proces może być realizowany na klasycznej tokarce manualnej lub na nowoczesnych obrabiarkach sterowanych numerycznie. Niezależnie od rodzaju maszyny, odpowiedni dobór narzędzi i parametrów obróbki ma kluczowe znaczenie dla jakości powierzchni oraz trwałości powstałego gwintu.
Gwintowanie na tokarce można realizować na kilka sposobów. W praktyce warsztatowej stosuje się trzy podstawowe metody: toczenie gwintu nożem tokarskim, wykorzystanie narzędzi takich jak gwintownik lub narzynki oraz walcowanie gwintów. Wybór odpowiedniego rozwiązania zależy przede wszystkim od rodzaju materiału, wymaganej dokładności oraz charakteru produkcji.
Najbardziej uniwersalną metodą jest toczenie gwintu przy użyciu noża tokarskiego. W tym przypadku proces nacinania gwintów odbywa się poprzez stopniowe zdejmowanie materiału z powierzchni detalu. Metoda ta pozwala na wykonywanie zarówno gwintów zewnętrznych, jak i toczenie gwintów wewnętrznych, a także na dużą kontrolę nad parametrami obróbki.
Do wykonywania gwintów wewnętrznych często wykorzystuje się gwintownik. Narzędzie to prowadzone jest osiowo w przygotowanym wcześniej otworze, dzięki czemu powstaje jednolity zarys gwintu. Z kolei przy nacinaniu gwintów zewnętrznych stosuje się narzynki, które umożliwiają szybkie wykonanie gwintu o określonej średnicy.
Alternatywą dla metod skrawających jestwalcowanie gwintów. W tym procesie materiał nie jest usuwany, lecz odkształcany plastycznie, co pozwala uzyskać bardzo dobre parametry powierzchni oraz wysoką wytrzymałość gwintu. Rozwiązanie to znajduje zastosowanie szczególnie w produkcji seryjnej elementów złącznych.
Dobór właściwej metody gwintowania na tokarce powinien uwzględniać zarówno parametry techniczne obrabianego detalu, jak i oczekiwane rezultaty procesu obróbki.

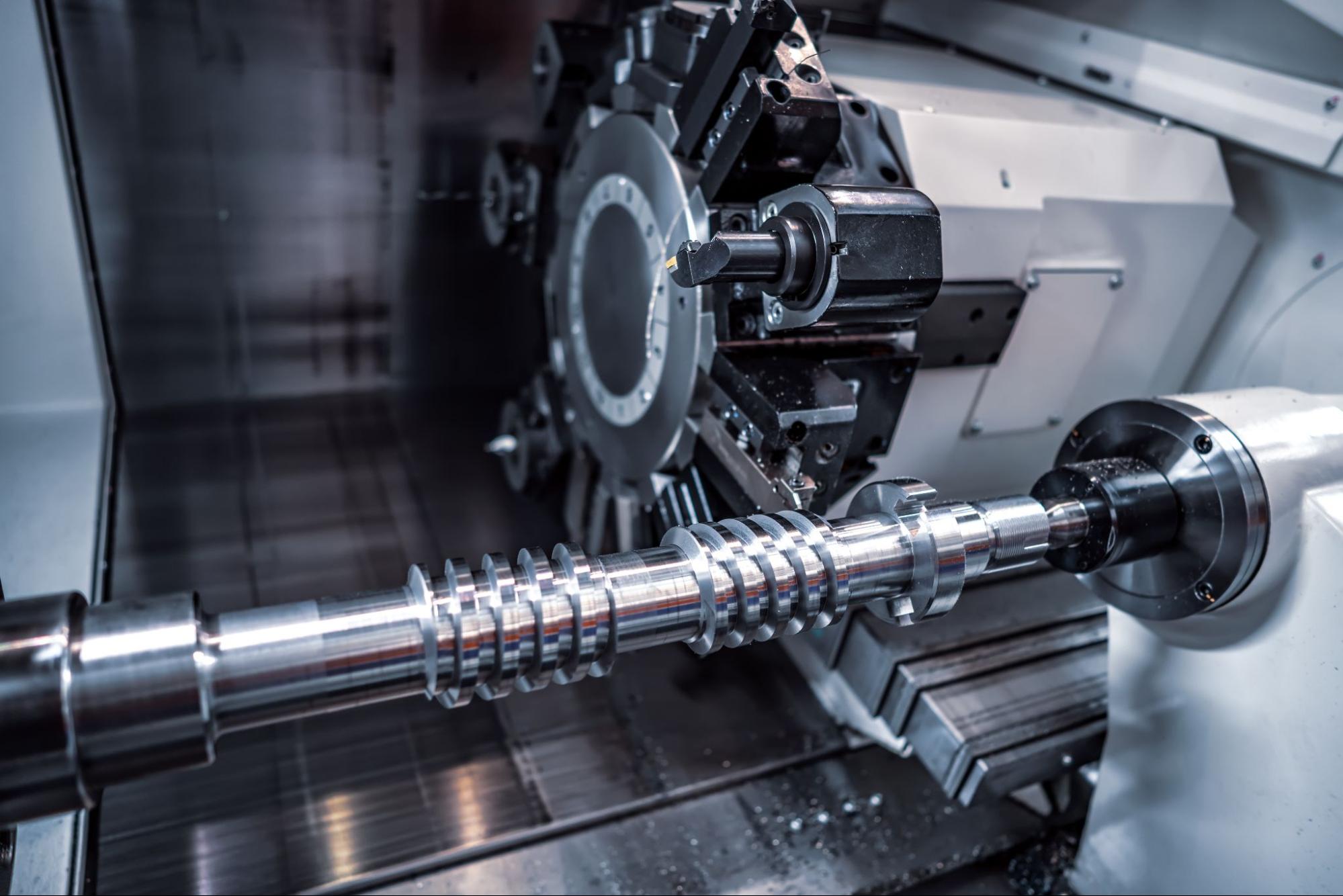

Jedną z najczęściej stosowanych technik jest toczenie gwintu przy użyciu noża tokarskiego. Metoda ta daje dużą kontrolę nad przebiegiem obróbki i pozwala wykonywać zarówno gwinty o standardowym zarysie, jak i bardziej nietypowe rozwiązania stosowane w elementach maszyn.
Podczas gwintowania na tokarce narzędzie porusza się wzdłuż osi obrabianego detalu, a jego ruch jest synchronizowany z obrotami wrzeciona. Odpowiada za to śruba pociągowa, która zapewnia odpowiedni posuw narzędzia zgodny ze skokiem gwintu. Dzięki temu ostrze noża prowadzone jest dokładnie po torze linii śrubowej, a kolejne przejścia umożliwiają stopniowe pogłębianie zarysu.
W praktyce proces polega na wykonywaniu kilku przejść narzędzia aż do osiągnięcia właściwej głębokości gwintu. Liczba przejść zależy między innymi od średnicy elementu, skoku gwintu oraz rodzaju materiału. Należy pamiętać, że zbyt duża głębokość jednego przejścia może zwiększyć ryzyko drgań, pogorszyć jakość powierzchni i przyspieszyć zużycie narzędzia.
Istotne znaczenie ma również prawidłowe ustawienie noża tokarskiego. Ostrze powinno być ustawione pod odpowiednim kątem względem osi detalu, zgodnie z zarysem wykonywanego gwintu. W wielu przypadkach stosuje się prowadzenie narzędzia częściowo w kierunku radialnym, co pozwala równomiernie usuwać materiał i ułatwia kontrolę procesu nacinania.
Toczenie gwintu wykonuje się zazwyczaj przy najniższych obrotach wrzeciona. Dzięki temu operator ma większą kontrolę nad przebiegiem pracy, a proces powstawania wiórów jest bardziej stabilny. To szczególnie ważne podczas wykonywania gwintów o dużym skoku lub przy obróbce materiałów trudniejszych w skrawaniu.

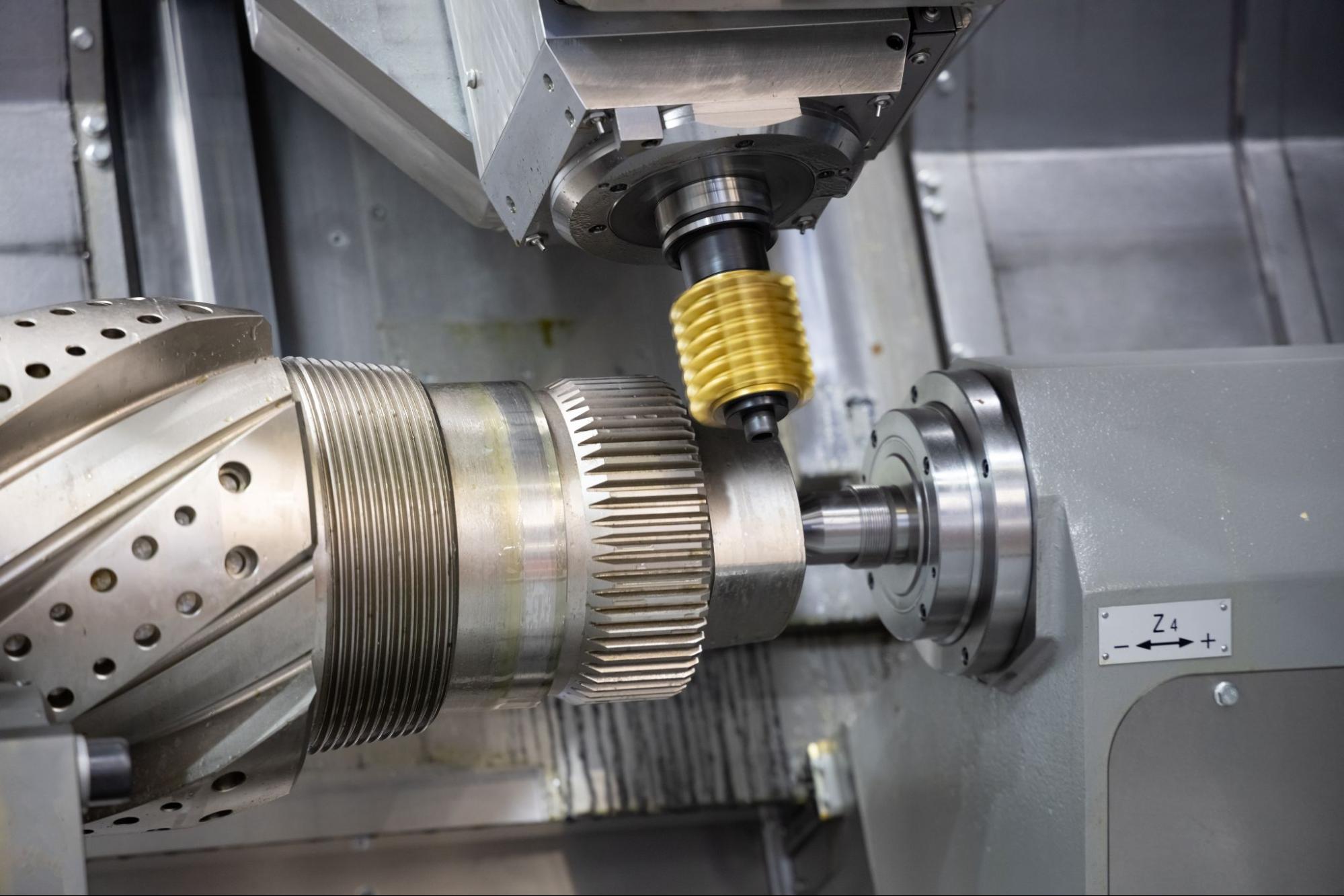

Skuteczne gwintowanie na tokarce wymaga zastosowania odpowiednich narzędzi dopasowanych do rodzaju gwintu, średnicy detalu oraz materiału obrabianego elementu. W praktyce wykorzystuje się kilka podstawowych rozwiązań, które różnią się konstrukcją i przeznaczeniem.
Najczęściej stosowane są noże tokarskie przeznaczone do toczenia gwintów. W nowoczesnych systemach narzędziowych wykorzystuje się oprawki wyposażone w wymienne płytki skrawające. Płytki mają określony zarys odpowiadający konkretnemu typowi gwintu, na przykład metrycznemu lub calowemu. Takie rozwiązanie pozwala szybko wymienić zużyte ostrze, a jednocześnie zachować wysoką powtarzalność procesu obróbki.
Do wykonywania gwintów wewnętrznych w przygotowanych wcześniej otworach często wykorzystuje się gwintownik. Narzędzie to prowadzone jest osiowo, dzięki czemu umożliwia uzyskanie jednolitego zarysu gwintu na całej długości otworu. W wielu przypadkach stosuje się zestaw kilku gwintowników, które stopniowo pogłębiają profil gwintu.
Przy nacinaniu gwintów zewnętrznych stosuje się natomiast narzynki. Narzędzie montowane jest zazwyczaj na specjalnym trzpieniu lub w oprawce i prowadzone wzdłuż obrabianej powierzchni. Narzynki sprawdzają się szczególnie przy wykonywaniu gwintów o niewielkiej średnicy lub w pracach warsztatowych.
Dobór odpowiednich narzędzi powinien uwzględniać parametry obróbki, rodzaj materiału oraz wymagany zarys gwintu. Właściwie dobrane rozwiązanie wpływa nie tylko na jakość powierzchni, ale również na trwałość narzędzia i stabilność całego procesu gwintowania.
Aby gwintowanie na tokarce przebiegało prawidłowo, konieczne jest właściwe dobranie parametrów obróbki oraz odpowiednie ustawienie narzędzia. Nawet niewielkie odchylenia mogą wpłynąć na jakość powierzchni gwintu, dlatego w praktyce bardzo ważne jest zachowanie podstawowych zasad pracy.
Jednym z kluczowych parametrów jest posuw narzędzia. Musi on być dokładnie dopasowany do skoku gwintu, ponieważ to właśnie ta zależność decyduje o poprawnym odwzorowaniu linii śrubowej. Synchronizację ruchu narzędzia z obrotami wrzeciona zapewnia mechanizm tokarki, jednak operator powinien wcześniej sprawdzić ustawienie odpowiednich kół przekładni oraz parametry pracy maszyny.
Istotną rolę odgrywają również obroty wrzeciona. Podczas nacinania gwintów najczęściej stosuje się stosunkowo niskie obroty, co pozwala lepiej kontrolować proces obróbki i zmniejsza ryzyko powstawania drgań. Stabilność pracy wpływa bezpośrednio na jakość powierzchni gwintu oraz równomierne formowanie wiórów.
Dobór parametrów powinien zawsze uwzględniać rodzaj materiału obrabianego detalu. Inne ustawienia stosuje się przy obróbce stali, inne przy aluminium czy żeliwa. W wielu przypadkach konieczne jest także stosowanie odpowiedniego chłodzenia, które ogranicza zużycie narzędzia i poprawia warunki skrawania.
Należy pamiętać, że prawidłowe ustawianie narzędzia i kontrola luzów w mechanizmach tokarki mają duży wpływ na końcowy rezultat. Stabilna praca maszyny pozwala uzyskać jednolite gwinty o wysokiej jakości.
Podczas gwintowania na tokarce można wykonywać różne rodzaje gwintów, które różnią się między sobą geometrią oraz sposobem oznaczania. Najczęściej stosowane są gwinty metryczne, których wymiary podaje się w milimetrach. W ich oznaczeniu podawana jest średnica gwintu oraz jego skok, co ułatwia dobór odpowiednich narzędzi i parametrów obróbki.
W wielu zastosowaniach spotyka się także gwinty calowe. Są one powszechne między innymi w niektórych instalacjach przemysłowych oraz w elementach pochodzących z systemów anglosaskich. W tym przypadku zamiast skoku gwintu podaje się liczbę zwojów przypadających na jeden cal długości.
Oprócz podziału ze względu na system wymiarowy wyróżnia się także gwinty prawe i lewe. Gwinty prawe są najczęściej stosowane i dokręca się je zgodnie z ruchem wskazówek zegara. Gwinty lewe wykorzystuje się w sytuacjach, gdy istnieje ryzyko samoczynnego odkręcania elementu podczas pracy.
Podczas przygotowania procesu gwintowania ważne jest również dopasowanie narzędzia do zarysu gwintu określonego w dokumentacji technicznej. Odpowiedni dobór noża, płytki skrawającej lub narzędzia takiego jak gwintownik czy narzynka pozwala uzyskać właściwy profil gwintu oraz wysoką dokładność wykonania.
Podczas gwintowania na tokarce nawet drobne błędy mogą wpłynąć na jakość gotowego elementu. Dlatego w praktyce obróbczej duże znaczenie ma dokładne ustawienie narzędzia, właściwy dobór parametrów oraz kontrola przebiegu całego procesu.
Jednym z częstszych problemów jest nieprawidłowy kąt ustawienia noża. Jeśli ostrze nie jest dopasowane do zarysu gwintu, może to prowadzić do nierównomiernego nacinania materiału i pogorszenia jakości powierzchni. W takich sytuacjach gwint nie będzie miał jednolitego profilu, co może utrudnić prawidłowe połączenie elementów.
Problemy mogą pojawić się również wtedy, gdy liczba przejść narzędzia jest zbyt mała, a głębokość jednego przejścia zbyt duża. Nadmierne obciążenie ostrza zwiększa zużycie narzędzia i może prowadzić do powstawania drgań podczas pracy. W skrajnych przypadkach istnieje ryzyko uszkodzenia detalu lub złamania narzędzia, szczególnie gdy stosowany jest gwintownik.
Należy pamiętać także o odpowiednim chłodzeniu i skutecznym odprowadzaniu wiórów. Ich nagromadzenie w strefie skrawania może pogorszyć warunki pracy narzędzia i wpłynąć na jakość obróbki. Regularna kontrola ustawień tokarki oraz sprawdzenie ewentualnych luzów w mechanizmach maszyny pozwalają ograniczyć ryzyko błędów i uzyskać lepsze rezultaty.
Gwintowanie na tokarce pozostaje jedną z najważniejszych metod wykonywania gwintów w procesach obróbki skrawaniem. Technika ta pozwala uzyskać wysoką dokładność oraz powtarzalność, dlatego znajduje szerokie zastosowanie zarówno w produkcji jednostkowej, jak i w większych seriach elementów maszyn.
Dużą zaletą tej metody jest uniwersalność. Na tokarce można wykonywać różne rodzaje gwintów, w tym gwinty metryczne i calowe, a także gwinty wewnętrzne i zewnętrzne. Dzięki odpowiedniemu doborowi narzędzi, takich jak noże tokarskie, gwintowniki czy narzynki, możliwe jest dopasowanie procesu do konkretnego materiału oraz wymagań technicznych danego produktu.
Ostateczna jakość gwintu zależy jednak od wielu czynników. Kluczowe znaczenie mają prawidłowe ustawienie narzędzia, właściwe parametry obróbki oraz stabilna praca tokarki. Gdy wszystkie te elementy są dobrze dobrane, gwintowanie na tokarce pozwala uzyskać trwałe i precyzyjne połączenia gwintowe wykorzystywane w wielu branżach przemysłowych.
Gwintowanie na tokarce to proces obróbki polegający na wykonywaniu spiralnego rowka na powierzchni elementu. W trakcie pracy narzędzie porusza się wzdłuż osi detalu zgodnie z przebiegiem linii śrubowej. Ruch ten jest zsynchronizowany z obrotami wrzeciona tokarki, dzięki czemu powstaje gwint o określonym skoku i zarysie.
Najczęściej stosuje się trzy metody wykonywania gwintów:
Dobór metody zależy głównie od rodzaju materiału, wymaganej dokładności oraz skali produkcji.
Gwinty zewnętrzne wykonuje się najczęściej poprzez toczenie gwintu nożem tokarskim lub przy użyciu narzynki. Podczas toczenia narzędzie stopniowo usuwa materiał z powierzchni detalu, wykonując kolejne przejścia aż do uzyskania wymaganej głębokości gwintu.
Gwinty wewnętrzne wykonuje się w przygotowanym wcześniej otworze. Najczęściej stosuje się do tego gwintownik, który prowadzi się osiowo w materiale. W przypadku obróbki na tokarce możliwe jest również toczenie gwintów wewnętrznych przy użyciu odpowiednich noży tokarskich.
Skok gwintu to odległość pomiędzy dwoma kolejnymi zwojami gwintu mierzona wzdłuż osi elementu. Parametr ten decyduje o sposobie współpracy elementów gwintowanych oraz o ustawieniu posuwu narzędzia podczas gwintowania na tokarce.
Do wykonywania gwintów wykorzystuje się przede wszystkim:
Dobór narzędzia zależy od średnicy elementu, rodzaju gwintu oraz materiału obrabianego detalu.
Podczas gwintowania szczególnie ważne są:
Dobrze dobrane parametry zmniejszają zużycie narzędzi i poprawiają jakość powierzchni gwintu.
Najczęstsze problemy to nieprawidłowe ustawienie narzędzia, zbyt duża głębokość pojedynczego przejścia, brak chłodzenia lub niewłaściwy dobór obrotów. Błędy te mogą prowadzić do pogorszenia jakości powierzchni, nadmiernego zużycia narzędzia, a nawet złamania gwintownika.
