Kucie matrycowe
Czym jest kucie matrycowe?
Kucie matrycowe to zaawansowany proces obróbki plastycznej metali, w którym nagrzany materiał jest formowany w zamkniętej matrycy, odwzorowującej kształt końcowego wyrobu. W przeciwieństwie do kucia swobodnego, gdzie materiał może swobodnie płynąć, kucie matrycowe pozwala na precyzyjne odwzorowanie skomplikowanych kształtów przy zachowaniu wysokiej powtarzalności i jakości odkuwek.Proces ten jest szczególnie efektywny w produkcji seryjnej elementów o złożonej geometrii, takich jak wały korbowe, koła zębate czy koła jezdne, gdzie wymagana jest wysoka dokładność wymiarowa i doskonałe właściwości mechaniczne.
Zastosowanie kucia matrycowego
Kucie matrycowe znajduje szerokie zastosowanie w wielu gałęziach przemysłu:
- Budowa maszyn przemysłowych: Produkcja elementów konstrukcyjnych, (takich jak wały, koła zębate czy korpusy maszyn, gdzie wymagana jest wysoka wytrzymałość i precyzja wykonania) oraz ciągów technologicznych.
- Przemysł motoryzacyjny: Wytwarzanie komponentów silników, układów przeniesienia napędu oraz zawieszeń, gdzie istotna jest trwałość i niezawodność.
- Przemysł lotniczy: Produkcja elementów konstrukcyjnych samolotów, takich jak podwozia czy części silników, gdzie kluczowe są lekkość, wytrzymałość i odporność na ekstremalne warunki eksploatacji.
- Energetyka: Wytwarzanie elementów turbin, generatorów oraz innych komponentów pracujących pod dużym obciążeniem i w wysokich temperaturach.
- Przemysł kolejowy i budownictwo: Produkcja elementów infrastruktury, takich jak złączki, zawiasy czy elementy nośne konstrukcji.
Materiały stosowane w kuciu matrycowym
W procesie kucia matrycowego wykorzystuje się różnorodne materiały, w zależności od wymagań aplikacji:
- Stale węglowe i stopowe: Najczęściej stosowane ze względu na dobrą kowalność, wytrzymałość i dostępność.
- Aluminium i jego stopy: Wykorzystywane tam, gdzie istotna jest lekkość komponentów, np. w przemyśle lotniczym i motoryzacyjnym.
- Stopy tytanu: Charakteryzują się wysoką wytrzymałością, odpornością na korozję i niską masą, co czyni je idealnymi do zastosowań w przemyśle lotniczym.
- Stopy miedzi i magnezu: Stosowane w aplikacjach wymagających dobrej przewodności elektrycznej i cieplnej oraz niskiej masy.
Zalety kucia matrycowego
Kucie matrycowe oferuje szereg korzyści w porównaniu do innych metod obróbki metali:
- Wysoka precyzja wymiarowa: Dzięki zastosowaniu dokładnych matryc możliwe jest uzyskanie odkuwek o skomplikowanych kształtach bez konieczności dodatkowej obróbki.
- Zwiększona wytrzymałość mechaniczna: Proces kucia poprawia strukturę materiału, eliminując wady wewnętrzne i zwiększając jego wytrzymałość.
- Wysoka wydajność produkcji: Kucie matrycowe jest idealne do produkcji seryjnej, umożliwiając szybkie i powtarzalne wytwarzanie dużej liczby elementów.
- Minimalizacja strat materiałowych: Dzięki precyzyjnemu formowaniu i ograniczeniu wypływek, zużycie materiału jest mniejsze w porównaniu do innych metod.
Proces kucia matrycowego – krok po kroku
- Przygotowanie materiału wsadowego: Wybór odpowiedniego materiału (np. prętów stalowych o średnicy od Ø10 do Ø40 mm) i jego przycięcie do wymaganej długości.
- Nagrzewanie: Materiał jest podgrzewany do odpowiedniej temperatury kucia, zależnej od rodzaju materiału (np. dla stali: 1200–800°C, dla aluminium: 480–400°C, dla tytanu: 1550–850°C) .
- Formowanie w matrycy: Nagrzany materiał umieszczany jest w dolnej części matrycy, a następnie górna część matrycy (stempel) jest opuszczana z odpowiednią siłą nacisku (np. prasa mimośrodowa o sile 100 t lub prasa cierna o sile uderzenia 100 t), powodując plastyczne odkształcenie materiału i wypełnienie wnęki matrycy.

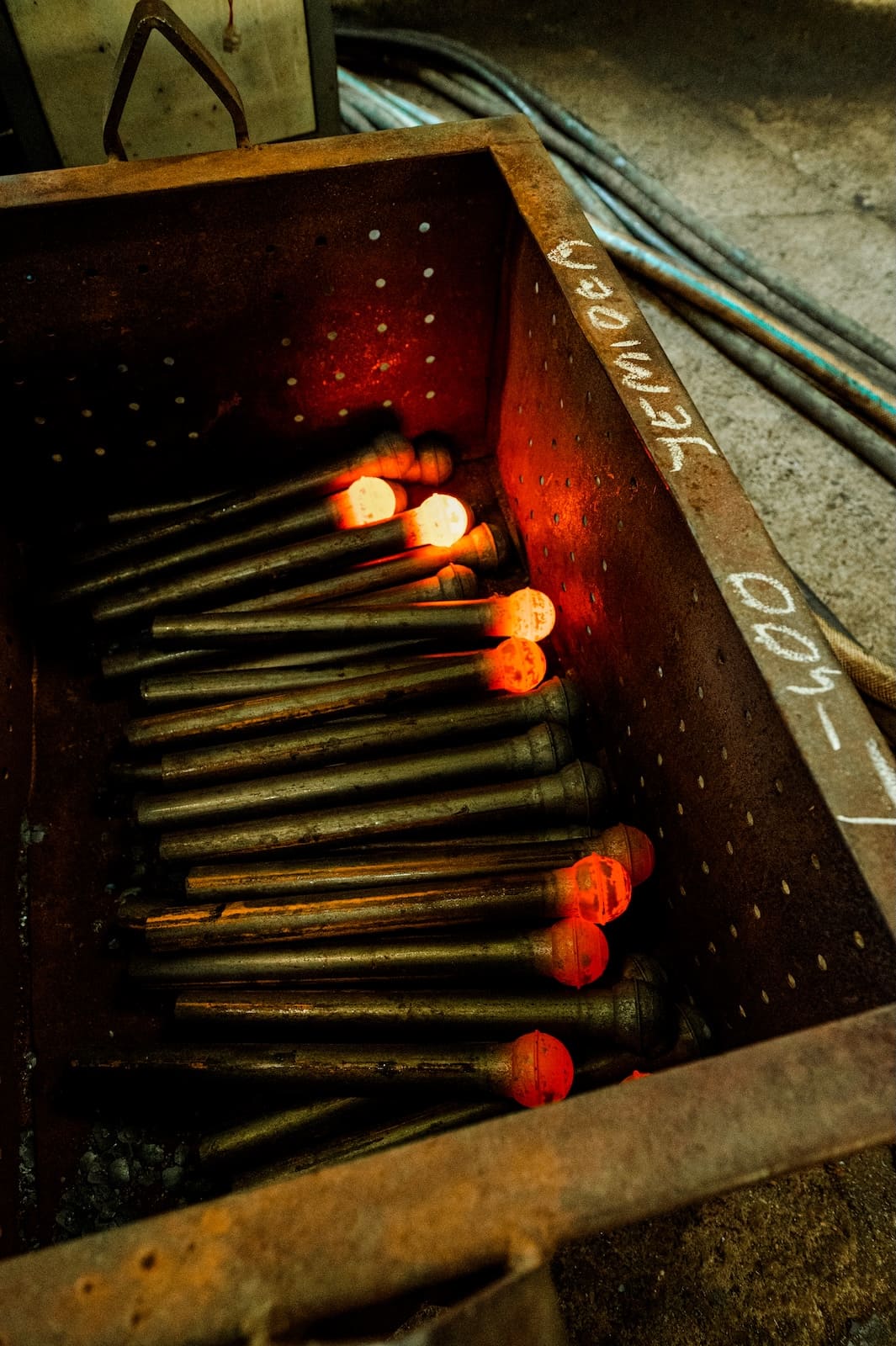

- Chłodzenie i usuwanie wypływki: Po uformowaniu odkuwki następuje jej schłodzenie, a następnie usunięcie nadmiaru materiału (wypływki), który powstał podczas kucia.
- Obróbka wykańczająca: W zależności od wymagań, odkuwka może być poddana dodatkowej obróbce cieplnej (np. hartowaniu, odpuszczaniu) oraz mechanicznej (np. toczeniu, frezowaniu) w celu uzyskania ostatecznych właściwości i wymiarów.
Dzięki zastosowaniu nowoczesnych technologii, takich jak symulacje komputerowe procesów kucia, możliwe jest optymalizowanie parametrów procesu, co przekłada się na zwiększenie efektywności produkcji i jakości wyrobów.
Podsumowanie
Kucie matrycowe to niezawodna i efektywna metoda produkcji elementów o wysokiej wytrzymałości i precyzji wykonania. Dzięki możliwości formowania skomplikowanych kształtów, wysokiej wydajności i minimalizacji strat materiałowych, znajduje szerokie zastosowanie w różnych gałęziach przemysłu, takich jak motoryzacja, lotnictwo, energetyka czy budowa maszyn. Wybierając kucie matrycowe, inwestujesz w jakość, trwałość i niezawodność swoich produktów.
